FIZIČKE SPECIFIKACIJE |
||||||
|
Nazivni napon Nominalni kapacitet (10HR) |
12V 100Ah |
|
||||
|
Dimenzija |
Duljina Širina Visina spremnika Ukupna visina |
331±2 mm （13,03 inča） 172±2 mm (6,77 inča) 216±2 mm (8,50 inča) 222±2 mm (8,74 inča) |
||||
|
Težina |
Cca. 31 kg ±3 posto (68,32 lbs) |
|||||
|
Standardni terminal |
B3 (priključak s vijcima i maticama) Vrsta vijka: M6 |
|||||
|
|

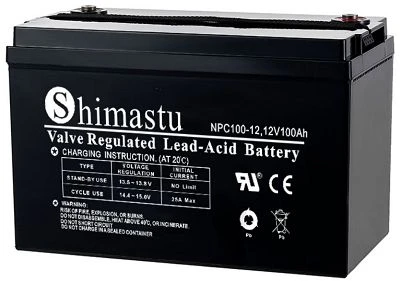

Baterije dubokog ciklusa serije Shimastu NPC su baterije dubokog ciklusa dizajnirane da se redovito duboko prazne korištenjem većine svog kapaciteta, to je najčešća baterija koja se koristi za solarno izvanmrežno i hibridno skladištenje energije, kao i mnoge druge primjene. |
|||||
|
ELEKTRIČNE SPECIFIKACIJE |
||||||
|
Karakteristike |

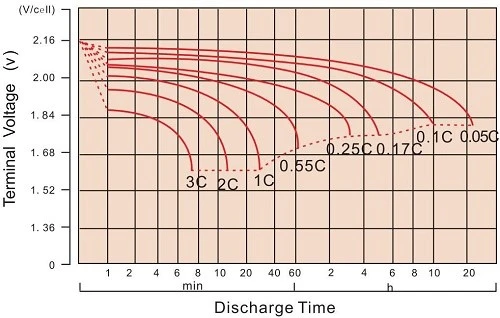

Krivulje pražnjenja pri 25 stupnjeva (77 stupnjeva F) |
|||||
|
Kapacitet |
10-satna stopa (10A) 5 satna stopa (17A) 3 sata (25A) 1 sat (55A) |
100Ah 85 Ah 75 Ah 55 Ah |
|
|||
|
Pogođen kapacitet po temperaturi |
40 stupnjeva (1040F) 25 stupnjeva (770F) 0 stupanj (320F) |
102 posto 100 posto 85 posto |
||||
|
Maksimalna struja pražnjenja |
1000 A (5 sekundi) |
|||||
|
Struja kratkog spoja |
2150A |
|||||
|
Unutarnji otpor |
Potpuno napunjena baterija (25 stupnjeva, 770F) 6.8mΩ |
|||||
|
Dizajnirani život |
Veći ili jednak 700 ciklusa @ 50 posto DOD (25 stupnjeva) |
|||||
|
Konstantni napon Naplatiti |
Ciklus |
Početna struja punjenja manja od 25 A Napon 14,1~14,4V na 25 stupnjeva (770F ) Temperaturni koeficijent –30mV/ stupanj |
||||
|
Pričekaj |
Nema ograničenja početne struje punjenja Napon 13,5~13,8V na 25 stupnjeva (770F ) Temperaturni koeficijent –20mV/ stupanj |
|||||
|
KONSTANTNA STRUJA PRAZNJENJA A@25 stupnjeva |
|||||||||
|
FV/VRIJEME |
10 MIN |
15 MIN |
30 MIN |
1HR |
3 sata |
5HR |
8HR |
10HR |
20HR |
|
1.60V |
240.4 |
181.0 |
108.1 |
62.0 |
28.3 |
18.9 |
12.7 |
10.6 |
5.51 |
|
1.65V |
218.9 |
173.0 |
103.9 |
59.7 |
27.4 |
18.4 |
12.5 |
10.4 |
5.44 |
|
1.70V |
198.9 |
162.1 |
99.5 |
57.4 |
26.7 |
17.9 |
12.4 |
10.3 |
5.36 |
|
1.75V |
181.7 |
150.8 |
94.7 |
55.0 |
25.8 |
17.5 |
12.2 |
10.1 |
5.30 |
|
1.80V |
165.0 |
139.2 |
90.6 |
53.0 |
25.0 |
17.0 |
12.0 |
10.0 |
5.25 |
|
KONSTANTNA SNAGE PRAZNJENJA WATT PO ĆELIJI @ 25 stupnjeva |
|||||||||
|
FV/VRIJEME |
10 MIN |
15 MIN |
30 MIN |
1HR |
3HR |
5HR |
8HR |
10HR |
20HR |
|
1.60V |
397.7 |
316.5 |
196.4 |
116.6 |
54.0 |
36.6 |
25.0 |
20.9 |
10.8 |
|
1.65V |
379.4 |
307.0 |
190.8 |
112.8 |
52.6 |
35.6 |
24.6 |
20.6 |
10.7 |
|
1.70V |
351.0 |
291.8 |
184.4 |
109.1 |
51.3 |
34.8 |
24.2 |
20.3 |
10.6 |
|
1.75V |
326.3 |
275.5 |
177.3 |
105.2 |
50.1 |
34.0 |
23.9 |
20.0 |
10.5 |
|
1.80V |
301.5 |
258.0 |
171.4 |
102.0 |
48.5 |
33.2 |
23.7 |
19.7 |
10.4 |
